NO.1 产品介绍:

同力重机从上世纪80年代即开始生产磨机,同国外著名球磨机厂商如美国A-C公司、Foster-Wheeler公司、Svedala公司、MPSI公司及法国Stene ALSTOM公司等采取合作生产和引进技术的方式,将较先进技术消化吸收并加以创新,生产出具有自主知识产权的大直径大规格的磨机,从原有的Φ0.9m-Φ3.6m球磨机系列,逐步发展到Φ4m、Φ4.5m、Φ5m、Φ5.5m、Φ6m、Φ6.7m、Φ7.3m及Φ8m等直径的新型球磨机,自(半)磨机从原有的Φ4m-Φ6m球磨机系列,逐步发展到Φ6.4m、Φ7.5m、Φ8m、Φ8.8m、Φ9.75m、Φ11m等直径的新型自(半)磨机。


24小时客服热线:400-921-0788

NO.2 结构原理:

溢流型球磨机主要由筒体、端盖、主轴承、中空轴颈、传动齿轮和给矿器等部分组成。溢流型球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。


NO.3 技术优势:

    溢流型球磨机分段启动,降低装机功率

    采用空气离合器或液态软起动的方式,实现球磨机主电机-筒体的分段起动,降低装机功率,起动电流由直接起动时的6.5倍降到2.5倍;驱动型式:同步电机单驱动、异步电机单驱动、同步电机双驱动、异步电机双驱动、环形电机无齿驱动。

    动静压或全静压轴承,有效避免“烧瓦”

    采用动静压或全静压轴承:动静压轴承:用高低压油站联合润滑,起动和停机时用高压油时回转部浮升,正常运转时用低压油润滑。全静压轴承:磨机运行全过程采用高压油工作浮升回转部。两种形式轴承均能有效地避免“烧瓦”现象的产生,提高轴承寿命;

    工艺先进,材质精良

    优化磨机结构,针对物料特点及粉磨要求采用不同的结构形式,采用新的加工工艺,简化工艺流程,如筒体、端盖、大齿轮法兰等加工时三大件不见面,缩短制造周期;轴承型式:单瓦巴氏合金、单瓦高铅青铜、滑履轴承(巴氏合金)。选用新的耐磨材料,如衬板、进出料衬套及轴瓦等,提高易损件寿命;

    自动化程度高,维修方便

    提高磨机自动化控制水平,采用PLC控制,具有声光报警、故障诊断等功能,实现机电液控制一体化。配备辅机如微拖装置、起重装置;


NO.4 工程案例:

工程案例

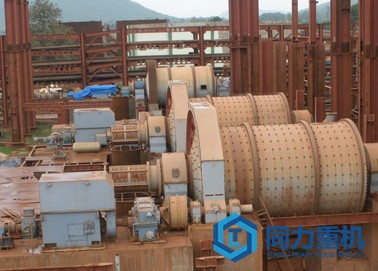

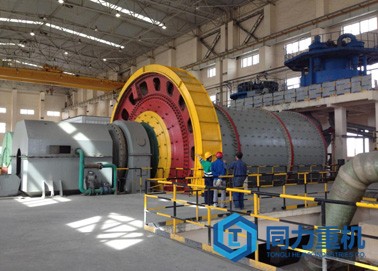

同力重机制的2台Φ5500×8500mm溢流型球磨机,功率:4500kW在四川**矿业有限公司顺利投产,设备运行稳定,达标达产,各项技术指标均达到标准。

生产情况:

【日运转】: 24小时

【物  料】:铜矿石

【容  积】: 185m³

【装球量】: 300吨


NO.5 规格参数:


1、 部分溢流型球磨机技术参数表

规格型号筒体
内径
mm
筒体有效
长度mm
有效
容积
m3
筒体工作
转速
r/min
介质
充填率
%

装球量
t
主电机
功率KW
主电机
级数

ZJTLY2136

210036001123.840202108
ZJTLY27362700360020.618.5403440032
ZJTLY27402700400020.620.5403840032
ZJTLY2745270045002320.5403245032
ZJTLY27602700600030.420.5405663032
ZJTLY32453200450032.818.5406163036
ZJTLY32543200540039.518.54073100036
ZJTLY32603200600043.718.54081100036
ZJTLY3645360045004117.54076100036
ZJTLY36503600500046.217.34086125040
ZJTLY3660360060005517.340102125040
ZJTLY3690360090008317.338145180030
ZJTLY3690360090008317.338145180030
ZJTLY3862380062006416.840118150030
ZJTLY4060400060007016.835113.4150030
ZJTLY4067400067007816.238118160030
ZJTLY4361427061008015.740144175030
ZJTLY43854270850011015.740205250030
ZJTLY45614572610093.315.135~38151220030
ZJTLY4564450064009715.130~35134195030
ZJTLY457645007600111.715.130~38180220030
ZJTLY466946006900105.91538~40185230030
ZJTLY487048007000118.91538~40208250030
ZJTLY4883480083001381538~40240300030
ZJTLY50645030640012114.440224260030
ZJTLY506750306700123.214.440227300030
ZJTLY507050307000128.814.438~40227300030
ZJTLY50745030740013614.438~40240330030
ZJTLY508050308000147.214.438~40246330030
ZJTLY55835500830018213.735~38296410030
ZJTLY55855500850018513.735~38300450030
ZJTLY558855008800191.513.735~38335450030
ZJTLY609560009500249.31338462.6600030
ZJTLY6711667101157038512.535~386252*470030

ZJTLY73115

731511497494.11238871.22*67530

ZJTLY80120

800012000570.511.5381005.815000--

2、部分湿式格子型球磨机技术参数表

规格型号筒体
内径
mm
筒体有效
长度mm
有效
容积
m3
筒体工作
转速
r/min

装球量
t
主电机
功率KW
主电机
级数

ZJTLS0909

9009000.539.20.9617720
ZJTLS09189001800139.21.9222720
ZJTLS1212120012001.231.32.430730
ZJTLS1224120024002.431.34.855730
ZJTLS1515150015002.529.2560725
ZJTLS153015003000529.21095725
ZJTLS2122210022006.623.815155730
ZJTLS213021003000923.820210735
ZJTLS213021003000923.820210735
ZJTLS27212700210010.820.523260735
ZJTLS27272700270013.920.529310735
ZJTLS27362700360018.520.539400187.5
ZJTLS32303200300021.818.546500167
ZJTLS32363200360026.218.558630167
ZJTLS32453200450032.818.565800167
ZJTLS3639360039003617.5751000167
ZJTLS3645360045004117.5901250150
ZJTLS36503600500046.217.3961400150
ZJTLS3660360060005717.31201600150
ZJTLS45604500600087.115.31532300200
ZJTLS486648006600107.5152003000200
ZJTLS55925500920020213.73755200200
