化工类回转窑

产品介绍结构原理技术优势工程案例规格参数

公司介绍

您当前所在的位置:首页 > 产品中心 > 回转窑

NO.1 产品介绍:

化工类回转窑主要用于冶金行业钢铁厂贫铁矿磁化焙烧;铬、镍铁矿氧化焙烧,耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝;化工厂焙烧铬矿砂和铬矿粉等类矿物。
我公司生产的回转窑结构简单,生产过程控制方便可靠、易损件少、运转率高,出窑产品质量高,应用于冶金、化工、建材等行业。


24小时客服热线:400-921-0788

NO.2 结构原理:

化工类回转窑是把原矿从储库经电子皮带计量秤、皮带输送机、稳料仓、锁风阀直接喂入回转窑窑尾,窑尾只设稳料仓,以减少投资。矿石进入回转窑首先进行加热,原矿在窑内和热气流逆向移动,在加热区原矿被加热到还原温度后进入到还原区。还原区火焰中心温度控制在1000℃左右,还原区热气氛温度控制700℃左右与还原煤气反应还原成磁铁矿。之后进入冷却带,与进入的煤气相遇,煤气受到预热,矿石被冷却后排出窑外,经连续斗式输送机水冷后,入储库待选。


NO.3 技术优势:

    支持装置

    采用先进的主轴结构,设置有自动测温装置和电加热装置,同时备有流动支承供选择。

    挡轮装置

    分为机械轮和液压推力挡轮两类。液压挡轮装置配有先进的液压控制系统。

    传动装置

    配单传动或双传动。直流电机或变频调速电机控制转速,运转可靠,节能高效。

    化工回转窑密封装置

    根据窑型的不同设计有多种密封形式供选择。气缸压紧端面密封、弹簧压紧端面密封、重锤石墨块密封、弹簧石墨块密封、鱼鳞片迷宫密封、轴向迷宫密封以及上述形式组合密封等,其特点是是对筒体窜动和摆动的适应能力强、密封效果好。


NO.4 工程案例:

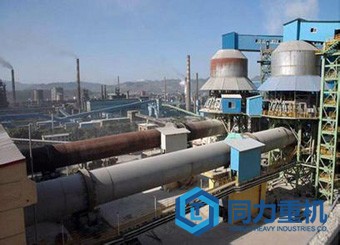

同力重机制造的年产35万吨铬、镍铁矿回转窑(两条φ4.8x80m回转窑,并且配置φ3.6x50m回转冷却器)在南非***钢铁公司顺利投产,设备运行稳定,达标达产,

【日运转】: 24小时

【进   料】:铬、镍铁矿

【产   量】:年产35万吨


NO.5 规格参数:


规格

直径
(mm)

长度
(mm)

主要技术性能

传动

设备
总重
(t)

处理
(t/h)

斜度
(%)

支承数

转速
(rpm)

减速机
型号

电机功率
(kw)

φ2.1x30m

2100

30000

70

3-5

3

0.1-1.05

ZQ75

22

74

φ2.1x34.5m

2100

34500

74

3-5

3

0.1-1.05

ZQ75

22

76

φ2.4x34m

2400

34000

88

3-5

3

0.105-1.05

ZQ75

30

102

φ2.4x35m

2400

35000

90

3-5

3

0.105-1.05

ZQ75

30

103

φ2.84x44m

2840

44000

300

3-5

3

0.3-1.2

ZS145

45

176

φ3.2x52m

3200

52000

1000

3-5

3

0.6-3.1

ZL-130-15

125

307

φ3.3x50m

3300

50000

1200

3-5

3

4.44

ZSY995-40VIB

160

320

φ3.5x52m

3500

52000

1300

3-5

3

0.46-1.38

ZSN4-280-21B

160
