水泥回转窑

产品介绍结构原理技术优势工程案例规格参数

公司介绍

您当前所在的位置:首页 > 产品中心 > 回转窑

NO.1 产品介绍:

  水泥回转窑主要用于煅烧水泥熟料,同力重机设计开发的水泥回转窑包括:干法水泥回转窑、半干法水泥回转窑与湿法水泥回转窑;同力重机采用国内较先进技术开发出大型新型干法水泥回转窑系列产品。同力重机拥有自己的水泥回转窑开发研究与设计队伍,系统化的水泥回转窑试验与检测手段和精良的大型水泥回转窑制造装备和制造技术,已形成较完善的水泥回转窑设计、制造、安装与调试服务为一体的技术与生产体系。

24小时客服热线:400-921-0788

NO.2 结构原理:


水泥回转窑


  回转窑是水泥生产的主机设备。主要有窑筒体、传动装置、支承装置、挡轮装置、窑头密封装置、窑尾密封装置、窑头罩等部件组成。生料粉从窑尾筒体高端喂入窑筒体内。由于窑筒体的倾斜和缓慢地回转,使物料产生一个既沿着圆周方向翻滚,又沿着轴向从高端向低端移动的复合运动,生料在窑内通过分解,烧成等工艺过程,烧成水泥熟料后从窑筒体的低端卸出,进入冷却机。燃料从窑头喷入,在窑内进行燃烧,发出的热量加热生料,使生料煅烧成为熟料,在与物料热交换过程中形成的热空气,由窑进料端进入窑尾系统(预热器及收尘器),后由烟囱排入大气。

NO.3 技术优势:


    一、优质钢材,耐温抗裂

    水泥回转窑

      窑筒体是回转窑的躯干,系由钢板卷制而焊接而成。窑体采用优质碳素钢或合金钢板卷制并自动焊接;滚圈采用ZG35CrMo或42CrMo钢。




    二、大齿轮结构坚固、运转平稳

    水泥回转窑

      大齿圈通过切向弹簧板与窑筒体联结,这种使大齿圈悬挂在窑筒体上的联结结构能使大齿圈和窑筒体之间留有足够的散热空间,并能减少窑筒体弯曲变形等对啮合精度的影响,还能起到减震缓冲的作用,有利于延长窑衬的寿命。




    三、窑速大,产能高

    水泥回转窑

      在回转窑余热系统较先进的技术条件下,窑速加大,单位体积产量提高。





    四、密封效果好,预热充分利用

    水泥回转窑

      密封装置结构采用迷宫式和接触式两大类,其接触式分鳞片式、石墨块式、气缸滑环式等多种形式。系统密封效果好,实现了余热充分利用,环保除尘简捷有效,真正实现了熟料质量高,烧成热耗低。




NO.4 工程案例:

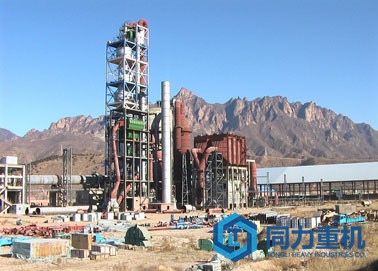

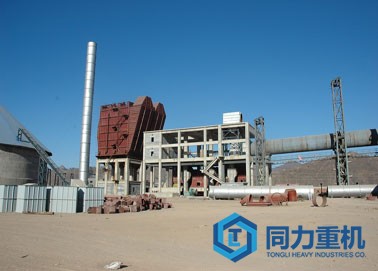

  同力重机制造的日产熟料12000吨的大型回转窑设备(Φ6.2×96)在海螺集团芜湖海螺水泥有限公司顺利投产,设备运行稳定,达标达产,规格型号Φ6.2×96回转窑是国内自行研制、制造的大规模的回转窑设备,技术比较先进。

生产情况

【日运转】: 24小时

【进   料】: 水泥原料

【成   品】: 水泥熟料

【产   量】: 12000t/d

【客户反馈】:

  公司在同力订购的水泥回转窑价格符合市场标准,不仅提高了生产效率,而且大大增加了公司的产能,第一年投入使用就为公司挽回了成本,同时,创造了额外的150多万净利润。

NO.5 规格参数:

规格

生产能力

窑体转速

主电动机

主减速器

重量

m

t/d

r/min

型号

功率

型号

t

kw

Φ3.2×50

1000

0.36~3.57

ZSN4-280-091B

160

NZS995-40

259

Φ3.3×50

1200

0.36~3.57

ZSN4-280-091B

160

NZS995-40

266

Φ3.5×52

1500

0.35~3.51

ZSN4-315-082

190

NZS995-25

318

Φ3.5×54

1500

0.41~4.06

ZSN4-315-072

250

ZSY560-40

327

Φ4.0×60

2500

0.41~4.07

ZSN4-355-092

315

YNS1110-22.4V

446

Φ4.2×60

3000

0.4~3.98

ZSN4-355-12

375

JH560-SW-28

491

Φ4.3×60

3200

0.4~4.0

ZSN4-355-12

400

YNS1400-31.5

536

Φ4.3×62

3200

0.4~4.0

ZSN4-355-12

420

YNS1400-31.5VIBL

547.5

Φ4.3×64

3500

0.4~4.0

ZSN4-355-12

420

YNS1400-31.5VIL

552

Φ4.3×66

3500

0.4~4.0

ZSN4-355-12

450

YNS1400-31.5VIBL

560

Φ4.8×74

5000

0.35~4.0

ZSN4-400-092

630

JH710c-SW305-40

859

Φ5.0×74

6000

0.35~4.0

ZSN4-450-092

710

JH800c-SW306-28

877

Φ5.6×87

8000

0.35~4.0

ZSN4-450-12

800

JH900c-SW305-25

1201

Φ6.0×95

10000

0.35~4.0

ZSN4-500-092

950×2

JH900c-SW305-28

1580

Φ6.2×96

12000

0.35~4.0

ZSN4-560-092

1100×2

JH900c-SW305-28

1730
